Работа с внешним трансформатором тока с вторичной обмоткой до 5А, без трансформатора в комплекте

Назначение: реле тока приоритетного действия предназначено для контроля величины тока, который используется электроприемниками и управления ими в случае, когда их одновременная работа вызывает перегрузку сети питания и срабатывание предохранительных устройств.
Действие: потенциометром устанавливается значение порога тока потребления в приоритетной цепи, при превышении которого реле выключает неприоритетную электрическую цепь. Снижение тока потребления в приоритетной цепи ниже установленного приводит к автоматическому включению неприоритетной цепи.
Замечание: для электрических цепей с реле приоритетного действия следует применять автоматические предохранители с временем срабатывания, не превышающим время срабатывания реле.

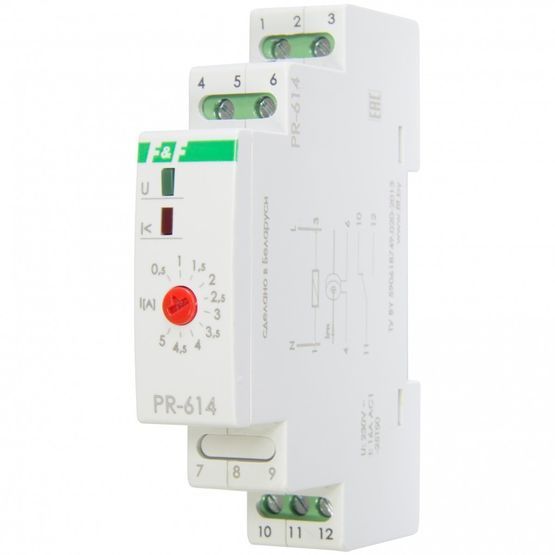

Замечание: реле PR-614 может работать с внешним трансформатором тока, первичная обмотка которого подключена к приоритетной цепи, а к вторичной подключены измерительные контакты реле. Трансформатор необходимо подобрать с такими параметрами, чтобы ток вторичной обмотки не превышал 5 А. Например: для подключения потребителя приоритетной цепи с максимальным током нагрузки 140 А используем трансформатор тока с параметрами 150/5 А. Коэффициент трансформации составит 30:1. В таком случае, при установке на шкале реле значения 2 А, реле сработает при действительном значении тока 60 А (2х30=60 А).
