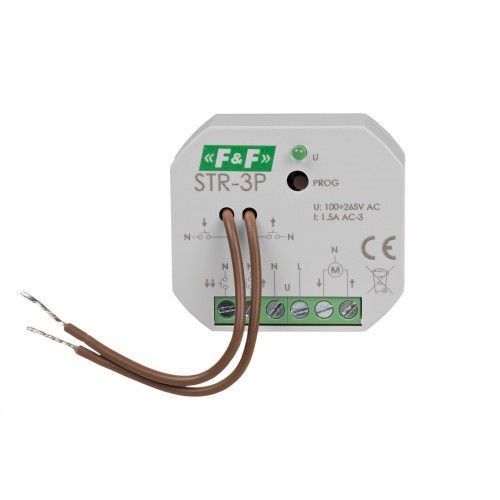

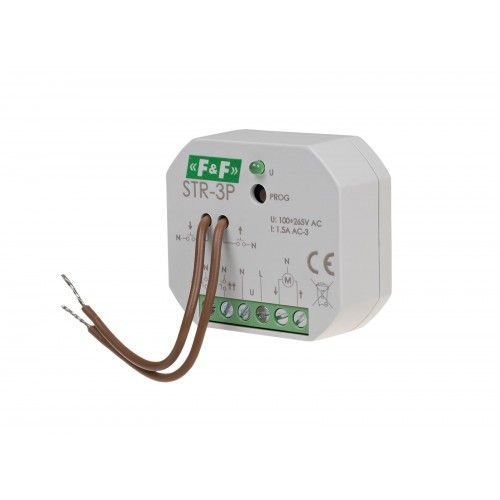

Напряжение питания 100-265 В AC. Мощность нагрузки 320 Вт. Монтаж в монтажную коробку,  двухкнопочное

Назначение
Предназначен для управления роллетами (вверх-вниз) или другими объектами (например, воротами), которые приводятся в движение однофазным электродвигателем переменного тока при помощи моностабильных выключателей (например, звонковых).

Принцип работы
Реле может работать как независимое устройство (предназначенное для открывания/закрывания одной роллеты), а также возможно объединение реле в группы, с возможностью централизованного управления несколькими роллетами. Включение двигателя роллеты происходит путем подачи короткого сигнала «+» на один или несколько входов управления. Двигатель включается на время, запрограммированное пользователем, в течение которого возможен полный подъем или опускание роллеты. При подаче питания на реле загорается зеленый светодиод LED U. Существует возможность остановки запущенной роллеты на уровне, выбранном пользователем (неполное открытие/закрытие роллеты).

• Особенности

• - Может работать как с одной локальной, так и с двумя локальными кнопками;

• - Локальное и центральное управление;

• - Программирование времени работы (движения) роллеты.
•
• Управление
• Входы управления контроллера поделены на две группы: локальное управление и центральное управление.
•
• Локальное управление:
• В зависимости от способа подключения контроллер может работать в режиме одной или двух локальных кнопок.
• ДВЕ ЛОКАЛЬНЫЕ КНОПКИ. Каждое направление движения имеет собственную локальную кнопку. Короткое нажатие (<0,5 с) приведет к началу движения роллеты в заданном направлении в течение запрограммированного периода. Если в момент нажатия кнопки роллета уже движется, то произойдет ее остановка. Продолжительное нажатие кнопки (>0,5 с) приводит к началу движения роллеты в заданном направлении на время, в течение которого будет нажата кнопка (например, функция обеспечивает возможность регулирования наклона ламелей)
• ОДНА ЛОКАЛЬНАЯ КНОПКА. Вход локального управления Dół /Вниз/ подключено к линии «+» (плюс) на постоянной основе. Ко входу локального управления Góra /Вверх/ подключена кнопка, которая запускает роллету в одном или другом направлении попеременно. Короткое нажатие (<0,5 с) приведет к началу движения роллеты в заданном направлении в течение запрограммированного периода. Если в момент нажатия кнопки роллета уже движется, то произойдет ее остановка. Продолжительное нажатие кнопки (>0,5 с) приводит к началу движения роллеты в заданном направлении на время, в течение которого будет нажата кнопка. Каждое последующее нажатие кнопки запустит роллету в направлении, противоположном предыдущему.
•
• Центральное управление:
• Контроллер всегда работает с двумя входами центрального управления.
• Центральное управление обеспечивает запуск роллет только в выбранном направлении. Остановка роллеты произойдет только по истечению запрограммированного времени, или после нажатия любой кнопки локального управления.
• Если в процессе выполнения приказа центрального управления будет выдан центральный приказ о движении в противоположном направлении, то сначала роллета остановится, а затем через 1,5 с двигатель начнет работать в противоположном направлении.
• При центральном управлении время подключения роллеты может произойти с опозданием (максимально на 1 с) – служит для минимизации электрического импульса в сети при одновременном включении нескольких контроллеров.

• Напряжение питания - 100÷265 В AC/DC

  Управление - срабатывает от N

  Тип двигателя - 230 В AC

  Управление - центральное двухклавишное

  Локальное управление - одно-или двухклавишное

  Управляющий сигнал - N

  Время включения - программируемое от 1 сек до 15 минут.

  Исполнительный элемент - реле

  Нагрузка контакта - AC-1 / AC-3 8 А / 320 В

  Подключение локального управления - 2×DY 1 мм2 / l: 10 мм

  Подключение - зажимы винтовые 2,5 мм2

  Момент затяжки - 0,4 Нм

  Потребляемая мощность - режим ожидания/работа 0,15 Вт/0,6 Вт

  Температура эксплуатации - -15 ÷ 50°C

  Размеры - Ø54 (48×43 мм), высота: 20 мм

  Монтаж - в коробку скрытого монтажа Ø60

  Степень защиты - IP20
