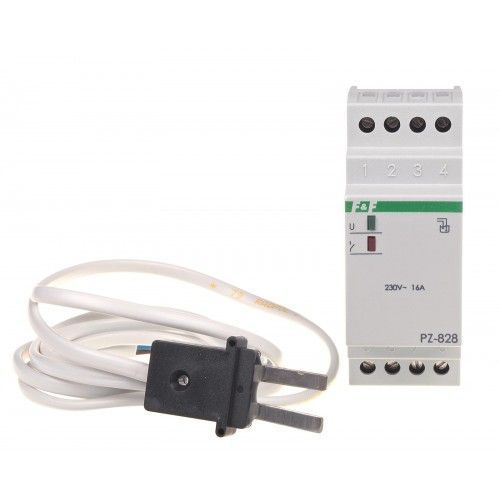

Цена указана за комплект с зондом

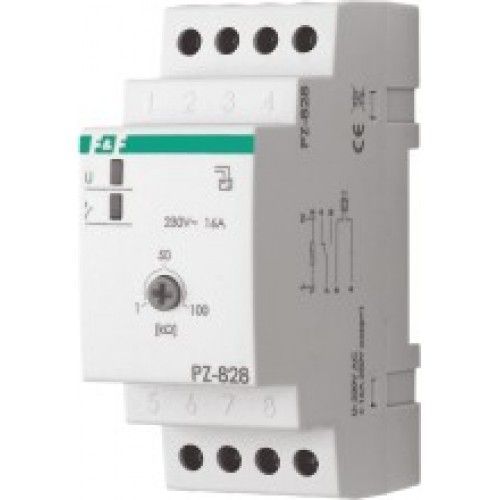

Назначение: реле PZ-828 предназначено для выявления наличия жидкости, которая проводит электрический ток на уровне высоты вмонтированных датчиков влажности.
Действие: когда детектор датчика влажности сухой, контакт выходного реле устройства находится в положении 7-4. В случае заливания детектора жидкостью (замыкаются электроды), контакт выходного реле устройства переключается в положение 7-8. Когда уровень жидкости упадет ниже высоты детектора, контакт выходного реле устройства возвращается в положение 7-4.
Замечание: Для контроля уровня жидкости в нескольких точках к выходным контактам 5-6 можно подключить до 10 датчиков влажности - последовательно или параллельно. При последовательном подключении для срабатывания устройства жидкость должна замкнуть электроды всех подключенных датчиках влажности. При этом уменьшается чувствительность датчиков. При параллельном подключении для срабатывания устройства достаточно присутствия жидкости на электродах хотя бы одного из датчиков. Провода датчика влажности можно удлиннить до 100 м.
| Напряжение питания - 230 В AC |
| Исполнительный элемент - реле |
| Максимальный ток нагрузки - 16 А |
| Конфигурация контактов - 1xNO/NC |
| Гальваническая развязка - ДА |
| Напряжение выходов измерительных - 6 В |
| Тип зонда затопления - PZ |
| Клеммы датчика отделены от сети трансформатором |
| Подключение - клеммы винтовые 4,0 мм2 |
| Момент затяжки - 0,5 Нм |
| Потребляемая мощность - 1,1 Вт |
| Рабочая температура - -25 ÷ 50 °C |
| Размеры - 2 модуля (35 мм) |
| Монтаж - на din-рейке 35 мм |
| Степень защиты - IP20 |
