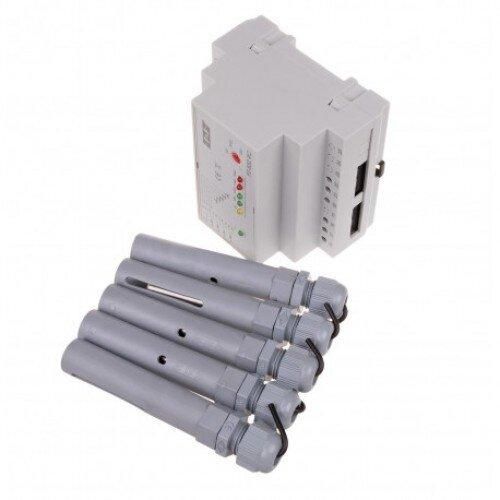

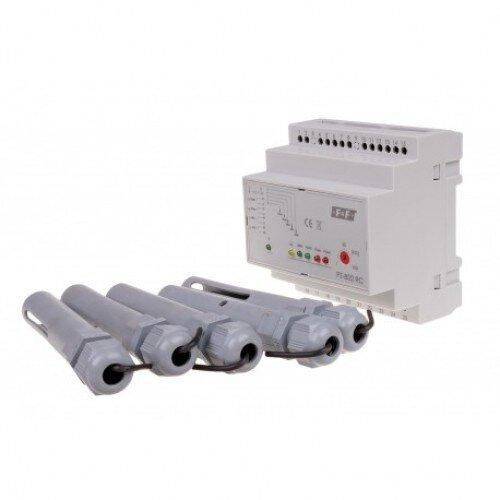

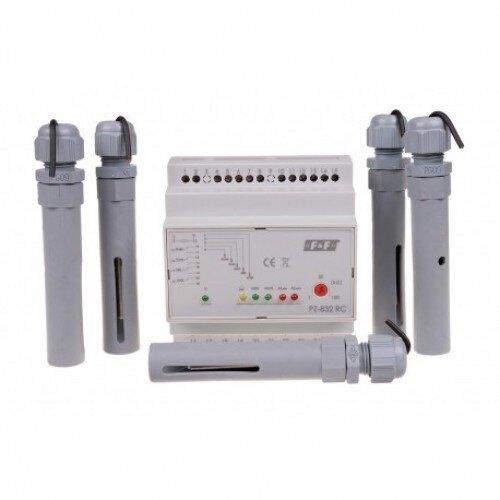

Цена указана за комплект с пятью зондами
Назначение: реле PZ-832 RC предназначено для выявления наличия жидкости, которая проводит электрический ток на уровне высоты вмонтированных детекторов.
Действие: реле поддерживает уровень жидкости в установленных пределах. Если уровень жидкости снизится ниже уровня МИН (электроды МИН и ЗАГ разомкнуты) - контакт реле МИН переключится в позицию 17-16 (работа НАПОЛНЕНИЕ), а контакт МАКС останется в позиции 21-22. После достижения жидкостью уровня МАКС (замыкаются электроды МАКС и ЗАГ) - контакт реле МИН переключится в позицию 17-18 (работа ОПУСТОШЕНИЕ), а контакт МАКС - в позицию 21-20. Аварийное состояние: Сигн.МИН (состояние ХОЛОСТОГО ХОДА) - в случае снижения уровня жидкости до уровня Сигн.МИН (разомкнуты электроды Сигн.МИН и ЗАГ) контакт Сигн.МИН переключится в позицию 12-11; Сигн.МАКС (состояние ПЕРЕПОЛНЕНИЕ) - при достижении жидкостью уровня Сигн.МАКС (замкнуты электроды Сигн.МАКС и ЗАГ) контакт реле Сигн.МАКС переключится в позицию 15-14.
Напряжение питания | |
Напряжение питания | 220 В |
Диапазон температур | |
Диапазон рабочих температур | От -25°С до +50°С |
Характеристики | |
Сигнализация питания | Зеленый светодиод |
Выносливость контактов | 10^5 включений |
Потребляемая мощность | 1,1 Вт |
Присоединения проводов | Зажимы винтовые 2,5 мм^2 |
Группы выходных контактов | 4 переключающих |
Задержка срабатывания | 1 - 2 c |
Напряжение на выходе | Не более 6 В |
Номинальный ток | 2х16 А |
Сигнализация аварийных уровней | 2 красных светодиода |
Сигнализация работы | Желтый светодиод |
Сигнализация уровней МИН и МАКС | 2 зеленых светодиода |
Тип зонда | 5 зондов PZ-2 |
Ток измерительного входа | 2х8А |
Чувствительность | 1 - 100 кОм |
Монтаж устройства | на DIN-рейке 35 мм |
Габаритные размеры | 5 модулей типа S (85 мм) |
