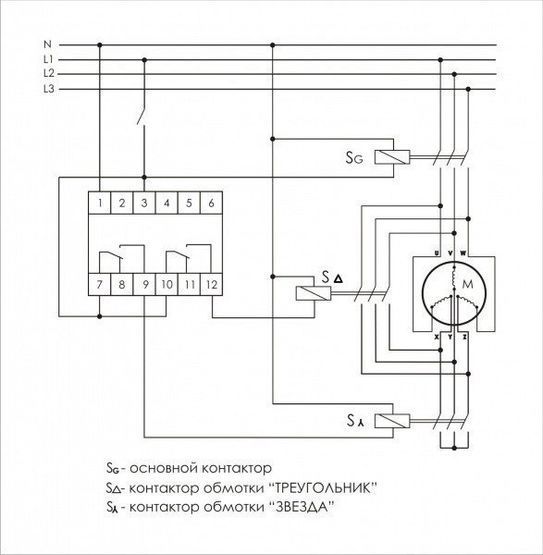

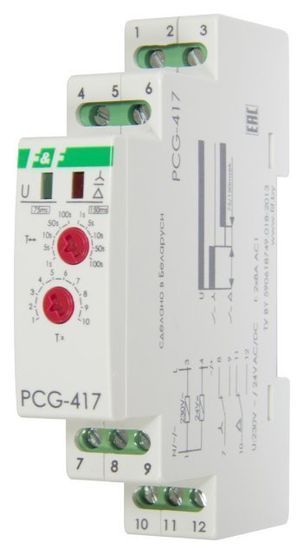

Назначение: реле управления PCG-417 DUO служит для управления контакторной системой переключения "звезда-треугольник". Два варианта питания в одном устройстве: 220 В 50 Гц или 24 В переменного или постоянного напряжения

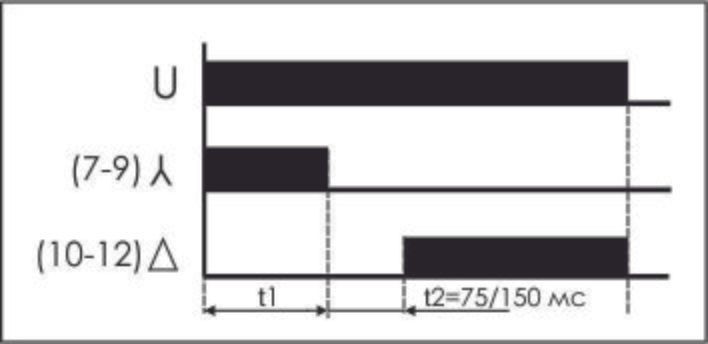

Действие: реле PCG-417 DUO имеет специальную систему двух электромагнитных реле, которая исключает возможность включения двух контакторов одновременно. Каждое реле управляет соответствующим контактором. В момент переключения из системы ЗВЕЗДА на систему ТРЕУГОЛЬНИК сначала разъединяется контактор "звезды", потом наступает принудительный временной перерыв, после которого второе реле включает систему "треугольника". После включения питания контакты 3-5 замыкаются и остаются в таком состоянии в течении времени запуска t1. После окончания времени t1 контакты 3-5 размыкаются и оба контакта остаются разомкнутыми в течении времени t2. После окончания времени t2 замыкаются контакты 3-7 и остаются в таком положении до момента выключения напряжения питания.
| Характеристики: | |
| Напряжение питания | 230 В AC / 24 В AC/DC |
| Максимальный ток нагрузки AC-1 | 2х8 А |
| Конфигурация контактов | 2 × NO |
| Потребляемая мощность | 0,8 Вт |
| Подключение | Зажимы винтовые 2,5 мм^2 |
| Режим работы | зірка-трикутник |
| Временной диапазон | от 1 до 1000 мс |
| Циклическая работа | НЕТ |
| Вход управления | НЕТ |
| Размер | 1 модуль типа S (17,5 мм) |
| Монтаж | на DIN-рейке 35 мм |
| Диапазон рабочих теператур | От -25°С до +50°С |
| Уровень защиты | IP 20 |
| Гаринтия | 24 месяца |
| Производитель | F&F |
| Страна производитель | Польша |
