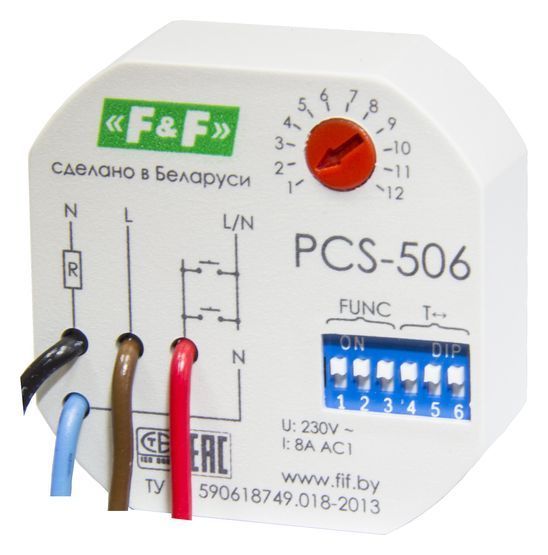

Напряжение питания 230 В AC. Функция: 8 функций, с входом START. Монтаж: коробка Ø60
Реле времени используются для контроля времени в системах промышленной и домашней автоматизации (например, вентиляция, отопление, освещение, сигнализация и т. Д.).
Действие
Реле выполняет выбранное действие в соответствии с установленным режимом времени. Выбор определенного диапазона времени и функции реле заключается в настройке комбинации переключателей.
Предупреждение!
* Когда питание включено, система не реагирует на изменение настроек временного диапазона.
* Работа с вновь установленным диапазоном времени следует после выключения и повторного включения питания.
* При включенном питании в заданном временном диапазоне можно плавно регулировать время в соответствии со значением установки времени.
Диапазон времени
| 0,1с: | 0,1÷1,2 с. |
| 1с: | 1÷12 с. |
| 10с: | 10÷120 с. |
| 1м: | 1÷12 мин. |
| 10м: | 10÷120 мин. |
| 2ч: | 2÷24 часов |
ON - при включении питания происходит постоянное переключение контактов.
OFF - когда питание включено, реле постоянно отключает контакт.
Принцип работы:
Имитация присутствия (А)
Во время подачи сигнала START реле хаотически включает и выключает нагрузку на время от 20 с до 20 мин., начиная с включения реле. По окончании сигнала START нагрузка отключится. Во время работы по сигналу START реле не реагирует на изменение установки времени.
Импульсное (бистабильное) реле с лестничным автоматом (В)
При однократном сигнале управления реле включится на время установки t. При подаче сигнала управления во время работы через T < t реле выключится. При нажатии кнопки более 2 с реле включит нагрузку постоянно до очередного нажатия.
Генератор импульсов (С)
Генератор импульсов с длительностью импульса, равной длительности паузы (уставка реле). Работа происходит при наличии напряжения на входе START.
Задержка включения реле после сигнала START (D)
Отсчёт времени начинается одновременно с сигналом START. Очередной сигнал START отключает реле. Интервал между импульсами START должен быть не менее 0,5 с.
Включение реле на время t (E)
Отсчёт времени начинается подачей сигнала управления START. Во время отсчёта времени устройство не реагирует на сигнал START.
Формирователь импульса (F)
Формирователь импульса по заднему фронту управляющего сигнала (отсчёт времени и включение выхода реле начинается с момента отключения сигнала START). Во время отсчёта времени устройство не реагирует на сигналы START.
Задержка выключения после сигнала START (G)
Реле включается подачей сигнала START. С его отключением начинается отсчёт времени t (уставка реле). Подача очередного сигнала START во время отсчёта времени и последующее его отключение увеличит задержку отключения на время t.
Задержка при включении и задержка при выключении (H)
Если длительность сигнала START менее 45с, реле на него не реагирует. При длительности более 45 с реле включается. Отсчёт выдержки времени начинается после отключения сигнала START. Если во время отсчёта поступает очередной сигнал START, то его отключение увеличивает выдержку времени на время t. Например, включение освещения на время менее 45 с не включает вентилятор, а более чем на 45 с включит вентилятор.
| Гальваническая развязка контактов | НЕТ |
| Подключение | 4×DY 1 мм2; длина: 10 см |
| Ток импульса управления | меньше, чем 1 мА |
| Режим работы | Многофункциональный |
| Задержка срабатывания | 50 мс |
| Вход управления | ДА |
| Размер | ширина: 55 мм; высота: 13 мм |
