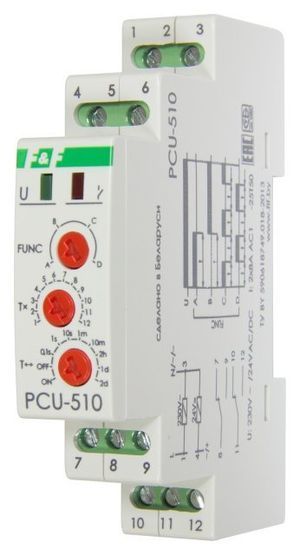

Назначение: реле времени программируемое PCU-510 предназначено для включения/выключения потребителей в системах промышленной и бытовой автоматики: в вентиляционных, отопительных, осветительных и т.п. на заданный отрезок времени.

Действие:

Задержка выключения (IA)
До включения реле контакты остаются в позиции 11-10. В момент включения питания (светится зеленый светодиод U) контакты выходного реле устройства замыкаются (позиция 11-12) и начинается отсчет установленного времени t (светит красный светодиод), по окончании которого контакты возвращаются в исходное состояние (позиция 11-10). После выключения напряжения питания и его повторной подачи рабочий режим реле реализуется снова.

Задержка включения (IR)
Перед моментом включения и в момент включения (светит зеленый светодиод U), контакты выходного реле устройства остаются разомкнутыми (позиция 8-7, 11-10) и начинается отсчет установленного времени t, по окончании которого контакты замыкаются (позиция 8-9, 11 12, светит красный светодиод). После выключения напряжения питания и его повторной подачи рабочий режим реле реализуется снова.

Задержка выключения циклическая (CA)

Режим работы задержки выключения реализуется циклически с одинаковыми периодами установленного рабочего времени и времени перерыва.

Задержка включения циклическая (CR)
Режим работы задержки включения реализуется циклически с одинаковыми периодами установленного рабочего времени и времени перерыва.

Установка переключателя временного диапазона в положение:
ВКЛ – приводит к длительному замыканию контактов выходного реле при включенном питании (позиция 11-12).
ВЫКЛ – приводит к длительному размыканию контактов выходного реле при включенном питании (позиция 11-10).
