Реле времени РСU-520 многофункциональное 0,1 сек. - 24 суток 230В F&F
Многофункциональное. Напряжение 230 В; 50Гц Диапазон выдержки времени 0,1 сек. – 24 суток, Контакт 2NO/NC, Максимальный ток 2х8 А, 4 функции, Циклическое включение нагрузки по двум независимым установкам (время работы и перерыва).
Назначение
Многофункциональное реле времени PCU-520 предназначено для включения/выключения потребителей в системах промышленной и бытовой автоматики: в вентиляционных, отопительных, осветительных и т.п. на заданный отрезок времени.

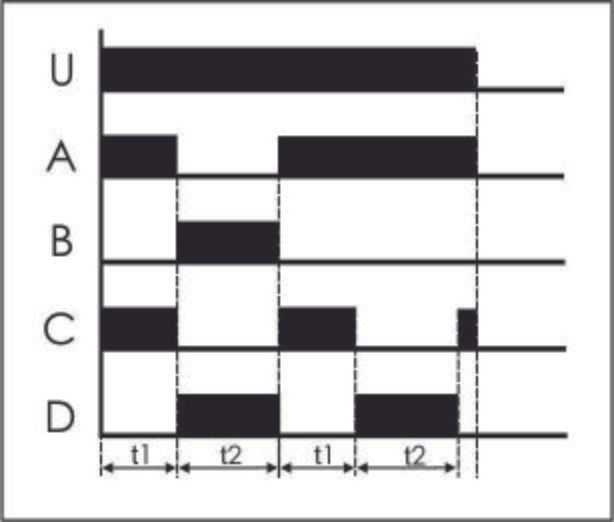

Принцип работы:
Задержка выключения на время t (А)

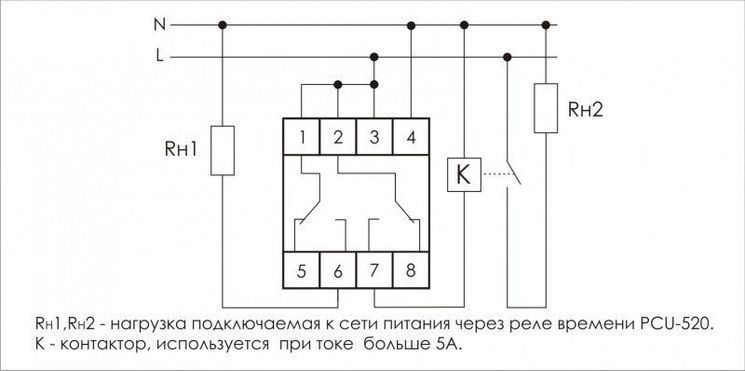

После подачи напряжения питания контакты исполнительного реле переключаются в позиции 1-6 и 2-7 на время t1, по истечении которого контакты возвращаются в положения 1-5 и 2-8 на время t2. Затем контакты снова переключаются в положения 1-6 и 2-7.
Задержка включения (В)
После подачи напряжения питания контакты исполнительного реле остаются в исходных положениях — 1-5 и 2-8. По истечении времени t1 контакты переключаются в позиции 1-6 и 2-7 на время t2, затем возвращаются в позиции 1-5 и 2-8.
Циклическая работа с задержкой выключения (С)
После подачи напряжения питания контакты исполнительного реле переключаются в положения 1-5 и 2-7, по истечении выдержки времени t1 контакты возвращаются в положения 1-6, 2-8 на время t2, после чего циклы повторяются до отключения питания.
Циклическая работа с задержкой включения (D)
Работа начинается с задержки включения реле на время t1, затем циклическая работа происходит аналогично функции С.
Характеристики: | |
Напряжение питания | 230 В AC / 24 В AC/DC |
Максимальный ток нагрузки AC-1 | 2х8 А |
Конфигурация контактов | 2 × NO/NC |
Потребляемая мощность | 1,2 Вт |
Подключение | Зажимы винтовые 2,5 мм^2 |
Режим работы | Многофункциональный |
Задержка срабатывания | До 50 мсек |
Временной диапазон | 0,1 сек - 24 ч |
Циклическая работа | ДА |
Размер | 2 модули S (35 мм) |
Монтаж | на DIN-рейке 35 мм |
Диапазон рабочих теператур | От -25°С до +50°С |
Уровень защиты | IP20 |
Гаринтия | 24 месяца |
Производитель | F&F |
Страна производитель | Польша |
