| Серия продукта |

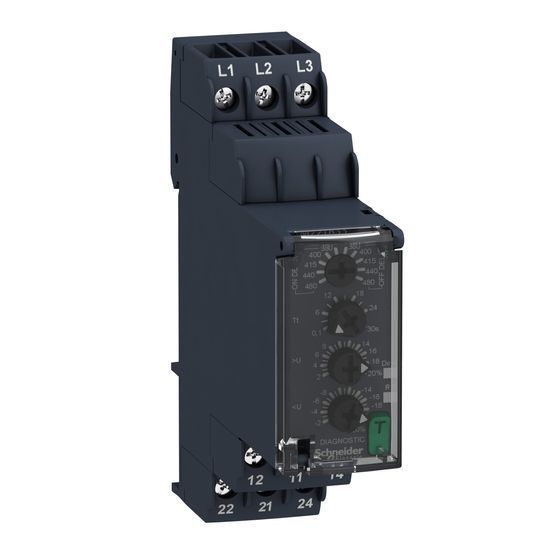

Zelio Control
|
|
|---|---|---|
| Тип продукта или компонента |
Модульные реле измерения и управления
|
|
| Тип релейной защиты |
Реле управления
|
|
| Число фаз |
3 фазы
|
|
| Наименование релейной защиты |
RM22TR
|
|
| параметры, контролируемые реле |
Обнаружение повышенного и пониженного напряжения
Порядок чередования фаз Обнаружение обрыва фазы |
|
| тип задержки |
Настраиваемый 0.1...30 с, +/- 10 % значения полной шкалы при пересечении порога Tt
|
|
| коммутационная способность, В·А |
2000 В·А
|
|
| диапазон измерения |
380...480 В напряжение переменный ток
|
| время сброса |
1500 мс при максимальном напряжении
|
|
|---|---|---|
| макс. коммутируемое напряжение |
250 В переменный ток
|
|
| минимальный коммутируемый ток |
10 мА в 5 V постоянный ток
|
|
| макс. коммутируемый ток |
8 А переменный ток
|
|
| [Us] номинальное напряжение сети |
380...480 В пер. ток
|
|
| пределы напряжения питания |
304…576 В пер. ток
|
|
| operating limits |
- 20 % + 20 % Un
|
|
| потребляемая мощность, ВА |
15 В·А в 480 В переменный ток 60 Hz
|
|
| порог обнаружения напряжения |
< 100 V переменный ток
|
|
| supply voltage frequency |
50...60 Hz +/- 10 %
|
|
| выходные контакты |
2 переключающ.
|
|
| номинальный выходной ток |
8 А
|
|
| погрешность установки порога переключения |
+/- 10 % полной шкалы
|
|
| отклонение порога переключения |
<= 0.05 % градусов Цельсия в зависимости от допустимой температуры окружающего воздуха
<= 1 % с диапазоном напряжения питания |
|
| погрешность задержки срабатывания |
10 точка
|
|
| отклонение задержки |
<= 0.05 % градусов Цельсия в зависимости от допустимой температуры окружающего воздуха
<= 1 % с диапазоном напряжения питания |
|
| гистерезис |
2 % фиксированный выбираемый
|
|
| задержка пуска после включения питания |
650 мс
|
|
| maximum measuring cycle |
150 мс цикл измерения, согласно истинному действ. значению
|
|
| предел настройки напряжения |
2...20 % выбранного Un
|
|
| диапазон напряжения |
380...480 В фаза - фаза
|
|
| повторяемость позиционирования |
+/- 0,5 % для вход и цепь измерения
+/- 3 % для задержка |
|
| погрешность измерения |
< 1 % по всему диапазону с изменением напряжения
< 0,05 %/°C с изменением температуры |
|
| время срабатывания |
<= 300 мс
|
|
| категория перенапряжения |
III в соответствии с IEC 60664-1
III в соответствии с UL 508 |
|
| сопротивление изоляции |
> 100 MOhm в 500 V постоянный ток в соответствии с IEC 60255-27
|
|
| Положение монтажа |
Любое положение
|
|
| соединения – клеммы |
Винтовые зажимы, 2 x 0.5...2 x 2.5 мм² (AWG 20...AWG 14) жесткий кабель без наконечника
Винтовые зажимы, 2 x 0,2...2 x 1,5 мм² (AWG 24...AWG 16) гибкий с кабельным наконечником Винтовые зажимы, 1 x 0,5...1 x 3,3 мм² (AWG 20...AWG 12) жесткий кабель без наконечника Винтовые зажимы, 1 x 0,2...1 x 2,5 мм² (AWG 24…AWG 14) гибкий с кабельным наконечником |
|
| момент затяжки |
0,6…1 Н-м в соответствии с IEC 60947-1
|
|
| материал корпуса |
Самозатухающий пластик
|
|
| Светодиодный индикатор состояния |
Реле ON: светодиод (желтый)
Питание включено: светодиод (зеленый) |
|
| монтажная опора |
DIN рейка 35 мм в соответствии с EN/IEC 60715
|
|
| Электрическая износостойкость |
100000 циклы
|
|
| Механическая износостойкость |
10000000 циклы
|
|
| Категория применения |
AC-15 в соответствии с IEC 60947-5-1
DC-13 в соответствии с IEC 60947-5-1 AC-1 в соответствии с IEC 60947-4-1 DC-1 в соответствии с IEC 60947-4-1 |
|
| данные о безопасности и надежности |
MTTFd = 388.1 лет
B10d = 350000 |
|
| материал контактов |
Не содержит кадмий
|
|
| Ширина |
22,5 мм
|
|
| Вес |
0,09 кг
|
