Артикул Q060101003

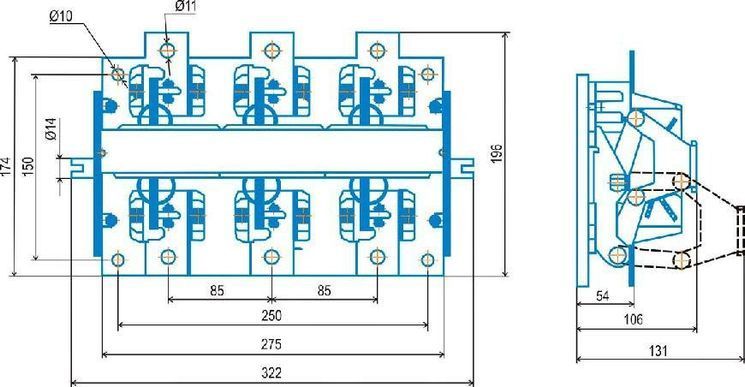

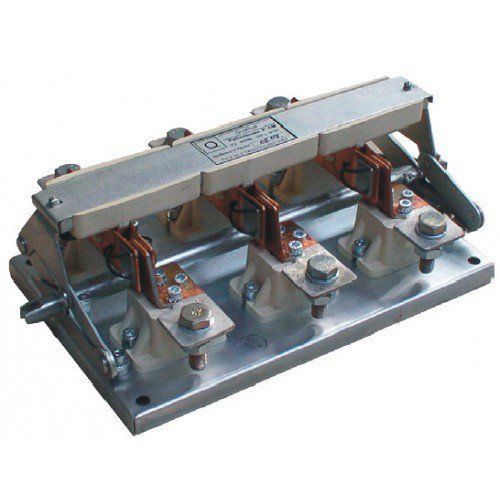

Рубильник Р-6 мощностью 630А

Рубильники серии Р, открытого исполнения, с ручными приводами зависимого действия, предназначены для нечастых (не более 6 в час) неавтоматических коммутаций электрических цепей переменного тока частотой 50Гц, напряжением  до 660В. Производятся на номинальные токи 250, 400 и 630А.
 Рубильники серии Р представляют собой трёхполюсные разъединители, в которых применена контактная система ножевого типа с видимым разрывом цепи.
 Элементы конструкции смонтированы на общей панели (раме).
 Для включения и выключения рубильника применяются боковой привод РБМ, передний привод РПМ, цепной привод ППЦ, которые с помощью переходников присоединяются к валу рубильника слева или справа.
Конструкция рубильника исключает самопроизвольное включение или отключение.
Конструкция контактных выводов соответствует требованиям ГОСТ 24753-81 и обеспечивает болтовое присоединения медных или алюминиевых шин и кабелей, опрессованных кабельными наконечниками, сечением:
    до 150 мм2 – при номинальном токе 250А;
    до 2х185 мм2 – при номинальном токе 400А;
    до 2х240 мм2 – при номинальном токе 630А.
 Преимущества:

- Возможность  установки на механизм рубильника любого типа привода:
      - бокового, переднего или цепного;
      - справа или слева
- Двойное отключение каждой фазы
- Максимальная высота в отключенном состоянии – 131мм
 Условия эксплуатации:
- Температура окружающего воздуха от –45оС. до + 40оС.
- Среднее значение температуры окружающего воздуха за 24 часа не более 35оС.
- Высота над уровнем моря - не выше 2000 м .
- Относительная влажность воздуха не превышает 50% при температуре 40оС, и допускается ее увеличение при снижении температуры, например, 90% при 20оС.
- Степень загрязнения окружающей среды - 3 по ГОСТ 50030.1
- Группа условий эксплуатации аппаратов в части воздействия механических факторов внешней среды – М1 по ГОСТ 17516.1.
