Артикул Q060102002

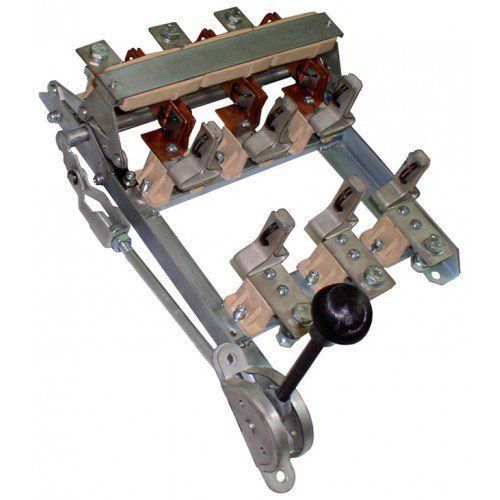

Рубильник РП-4 мощностью 400 ампер, есть место для предохранителей

Рубильники с основаниями предохранителей серии РП, открытого исполнения, с ручными приводами зависимого действия, предназначены для нечастых (не более 6 в час) не автоматических коммутаций электрических цепей переменного тока частотой 50Гц, напряжением до 660В, а также для защиты электрических цепей от перегрузки и токов короткого замыкания за счёт установки предохранителей по IEC 602692-1:
1 габарита – при номинальном токе 250А;
2 габарита – при номинальном токе 400А.
Производятся в соответствии с ТУ У 31.2-14307311.22-2002.

Рубильники серии РП представляют собой трёхполюсные разъединители, в которых применена контактная система ножевого типа с видимым разрывом цепи.
Основными частями рубильников серии Р являются подвижные ножи и неподвижные контакты, а также держатели предохранителей.
Элементы конструкции смонтированы на общей раме.

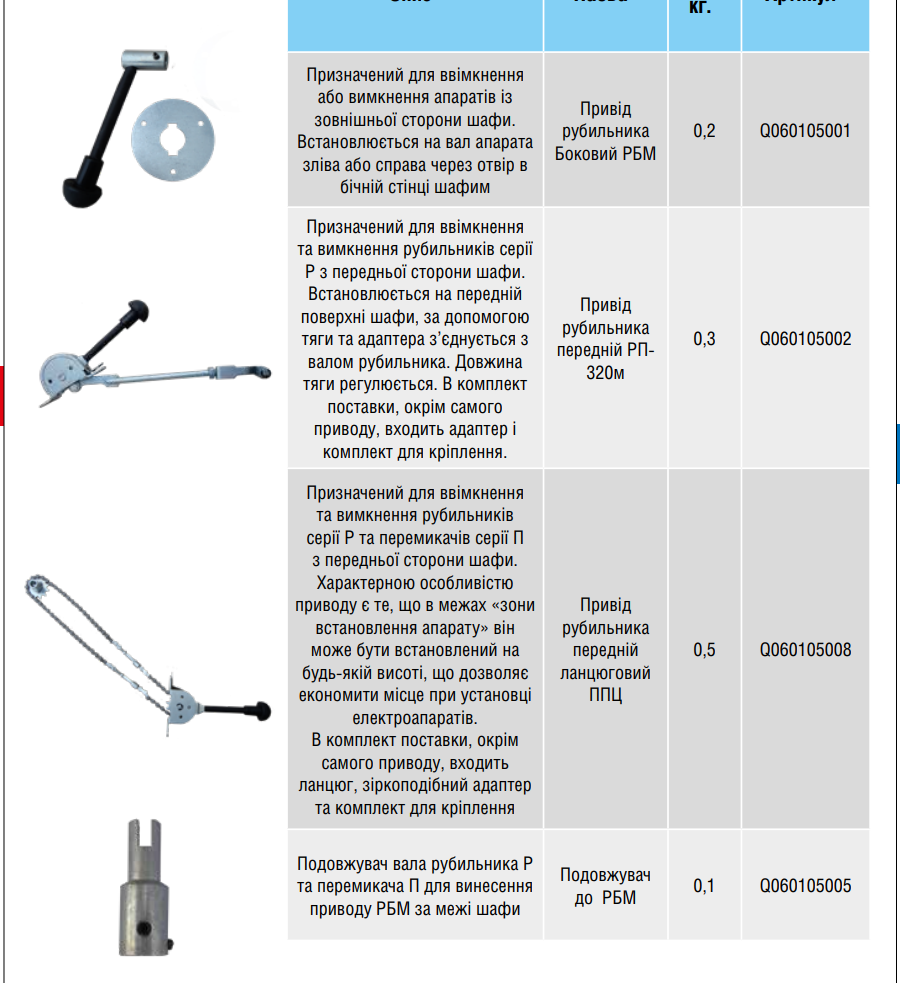

Для включения и выключения рубильника применяется передний привод РПМ который присоединяется к валу рубильника слева или справа. Входят в комплект поставки.
Конструкция рубильника исключает самопроизвольное включение или отключение.
Конструкция контактных выводов соответствует требованиям ГОСТ 24753-81 и обеспечивает болтовое присоединения медных или алюминиевых шин и кабелей, опрессованных кабельными наконечниками, сечением:
·до 150 мм2 – при номинальном токе 250А;
·до 2х185 мм2 – при номинальном токе 400А.
 Преимущества:
- Взаимозаменяемость по установочным размерам с рубильниками типа РПС.
- Возможность установки привода РПМ слева или справа.
- Двойное отключение каждой фазы.

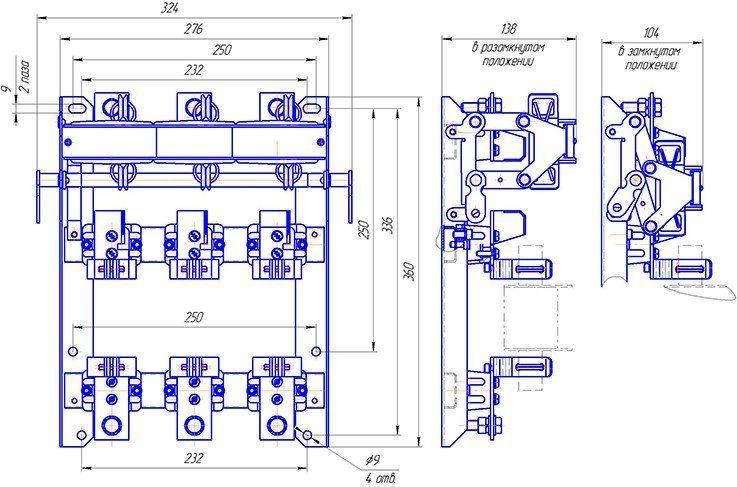

- Максимальная высота в отключенном состоянии – 138мм.
 Условия эксплуатации:
- Температура окружающего воздуха от –45оС. до + 40оС.
- Среднее значение температуры окружающего воздуха за 24 часа не более 35оС.
- Высота над уровнем моря - не выше 2000 м .
- Относительная влажность воздуха не превышает 50% при температуре 40оС, и допускается ее увеличение при снижении температуры, например, 90% при 20оС.
- Степень загрязнения окружающей среды - 3 по ГОСТ 50030.1
- Группа условий эксплуатации аппаратов в части воздействия механических факторов внешней среды – М1 по ГОСТ 17516.1.

РП-2 – рубильник с основаниями для предохранителей на номинальный ток 250А;

РП-4 – рубильник с основаниями для предохранителей на номинальный ток 400А;
