Трансформатор тока служит для пропорционального изменения больших токов на меньшие значения, адаптированные к диапазонам измерения контрольно-измерительных приборов.

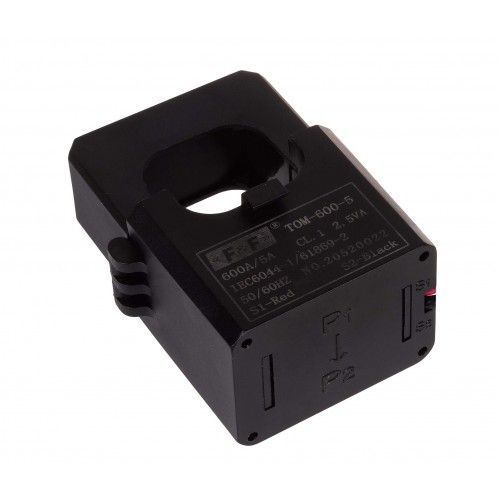

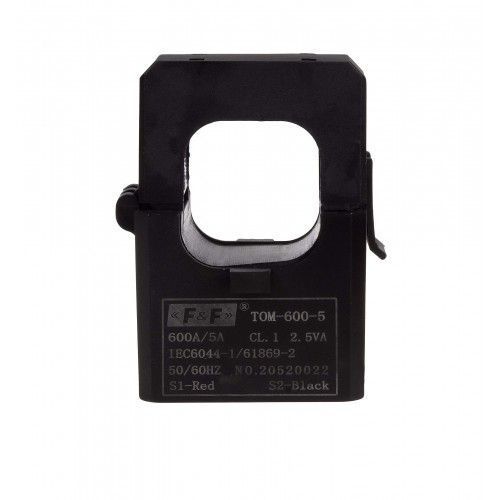

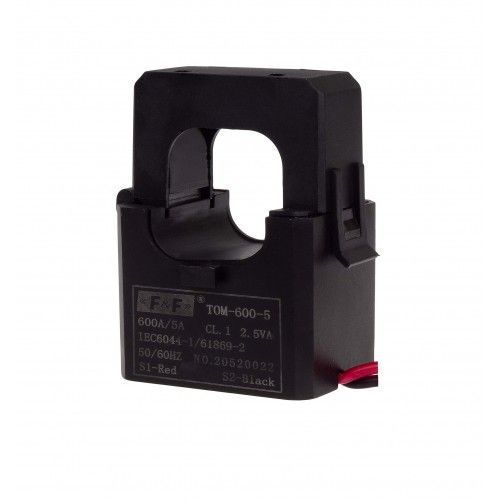

Как работает миниатюрный трансформатор тока с открытым сердечником ТОМ?
Провод с измеряемым током проходит через основное отверстие трансформатора (Р1/Р2), что эквивалентно одному витку первичной обмотки. Выходы S1 и S2 вторичной обмотки подключаются к зажимам измерительной цепи контрольного или измерительного прибора.
Отношение сил токов в обеих обмотках является постоянной величиной.
Это текущий коэффициент IPn / ISn = N, где
IPn - номинальный первичный ток;
ISn - номинальный вторичный ток;
N - значение трансформации.
По величине тока, протекающего по вторичной обмотке, можно определить величину тока, протекающего по первичной обмотке:
ISm * N = IPm, где
ISm - измеренный первичный ток;
IPm - вторичный измеряемый ток.
ВНИМАНИЕ!
Вторичную цепь рекомендуется подключать проводом диаметром не менее 2,5 мм².
Рекомендуемое заземление клеммы S2.
Запрещается отключать вторичную цепь во время работы трансформатора (возможность высокого напряжения привести к поражению электрическим током или повреждению устройства).
Дополнительные характеристики:
| Мощность | 2,5 VA |
| Макс. напряжение работы | 0,66 kV AC |
| Nr нормы | IEC 60044-1 |
| Вторичный номинальный ток ls, A | 5 |
| Вес, кг | |
| Напряжение пробоя изоляции | 2 kV/1 мин. |
| Подключение S1/S2 | Провод |
| Позиция монтажа | вертикально/горизонтально |
| Размер W; H; D; A; B; C; | 58 mm; 86 mm; 43 mm; 34 mm; 36 mm; fi 32 mm |
