Артикул ТР-101

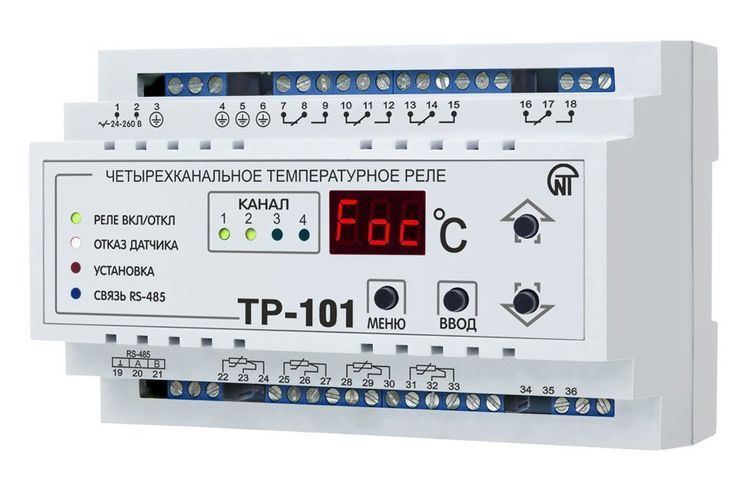

Универсальное температурное реле ТР-101, 4 независимых канала Новатек

Датчики нужно покупать отдельно:   PTC (-50...+100 °С),   PT100 (-100...+250 °С)

К данному реле подходят следующие типы датчиков: Pt50,  Pt100,  Pt500,  Pt1000,  Cu50,  Cu100,  Ni100,  Ni120,  Ni500,  Ni1000,  PTC1000.

Количество подключаемых датчиков: 1-4

Цифровое температурное реле ТР-101 предназначено для измерения и контроля температуры устройства по четырем независимым датчикам, подключаемым по двух- или трехпроводной схеме, с последующим отображением температуры на дисплее.

Устройство может быть использовано в различных отраслях промышленности, коммунального и сельского хозяйства.

Прибор позволяет осуществлять следующие функции:

• измерение температуры по четырем независимым каналам с помощью стандартных датчиков;
• регулирование температуры по пропорционально-интегрально-дифференциальному (ПИД) закону, с выходным ключевым элементом (реле);
• двухпозиционное регулирование температуры;
• отображение текущего измеряемого значения температуры на встроенном светодиодном цифровом индикаторе;
• передачу компьютеру значения измеренных температур контролируемых датчиков по стандартному протоколу Modbus RTU;
• определение обрыва или замыкания линий подключенных датчиков;
• цифровую фильтрацию и коррекцию измеряемой температуры;
• программирование кнопками на лицевой панели и через ПК;
• сохранение настроек при отключении питания;
• защита настроек от несанкционированных изменений.

ТР-101 имеет универсальное питание и может использовать любое напряжение от 24 до 260В, независимо от полярности.

Программное обеспечение

Панель управления ТР-101 – скачать программу

Основные характеристики

• Диапазон температур: от - 50 до +200
• Исполнение: Дин-рейка
• К-во измеряемых зон: 4:
• К-во реле: 4
• Режим работы: Нагрев/Охлаждение
• Тип датчиков, используемых для измерения температуры Pt50, Pt100, Pt500, Pt1000, Cu50, Cu100, Ni100, Ni120, Ni500, Ni1000, PTC1000
• Габаритные размеры, мм 90 х 139 х 63
• Масса, кг, не более 0,370

Гарантия: 10 лет
