Данный прибор используется для защиты оборудования, имеющего высокий ток короткого замыкания, в качестве силового выключателя, разъединителя, а также для защиты линий. Однако он не используется для прямой коммутации одиночного двигателя.

NHR17 имеет:

o Номинальное напряжение изоляции до 800 В

o Номинальное рабочее напряжение до 690 В

o Номинальный рабочий ток до 630 А

o Частоту 50 Гц

Соответствует стандарту EN 60947-3.

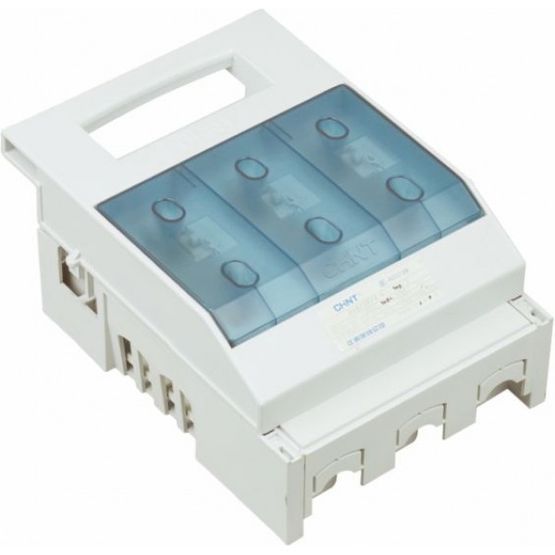

NHR17 имеет простую и удобную конструкцию. Он оснащен рукояткой и откидным механизмом для коммутации. Защита осуществляется с помощью плавных вставок, которые легко устанавливаются. Вы можете выбрать модель с необходимым током и имеющимися дополнительными контактами.

Технические параметры:

Условный тепловой ток, А 400
Номинальное напряжение изоляции, В 800
Номинальный рабочий ток, А
  400 В AC21B 400
400 В AC22B 400
690 В AC21B 315
690 В AC22B 315
Приводное усилие, N ＜350
  NT2-RT16-2
Плавка вставка
  Номинальный ток
предохранителя
на 380 В, А 125/160/200/224/250/
300/315/355/400
Отключающая способность, кА >100
Номинальный ток
предохранителя
на 690 В, А 123/160/200/224/250/
300/315
Отключающая способность, кА >50

Примечание*

AC-21 Коммутация активных нагрузок, включая умеренные перегрузки

AC-22 Коммутация активных и индуктивных нагрузок, включая умеренные перегрузки.

B- не частые коммутации.

Условия эксплуатации NHR17.

1. Температура окружающей среды: -5°С…+40°С.

2. Относительная влажность: ≤50% при +40°С, ≤90% при +20°С.

3. Высота над уровнем моря: ≤ 2000 м.

4. Рабочая атмосфера: не должна содержать опасных газов и/или пара, ведущей или взрывоопасной пыли. Не допускается высокий уровень механических вибраций.
