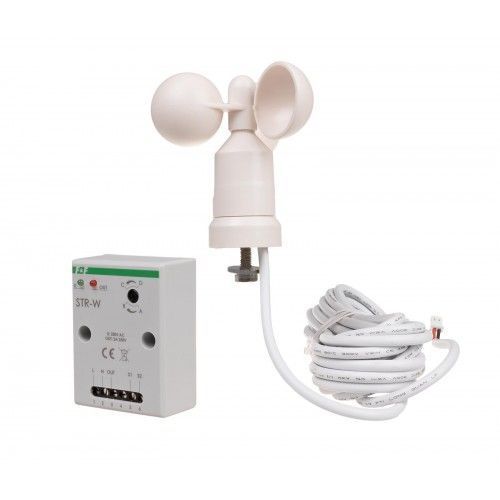

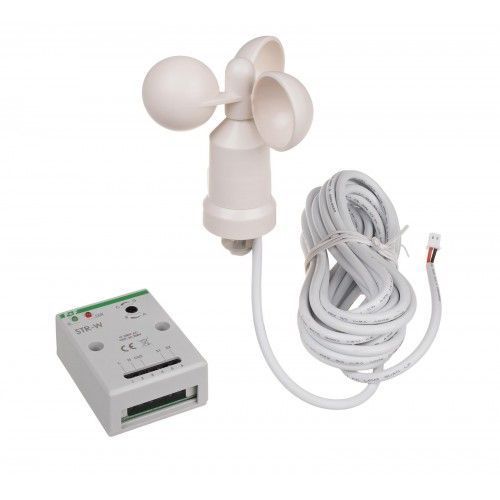

STR-W - это внешний датчик ветра. Позволяет отслеживать уровень скорости ветра.

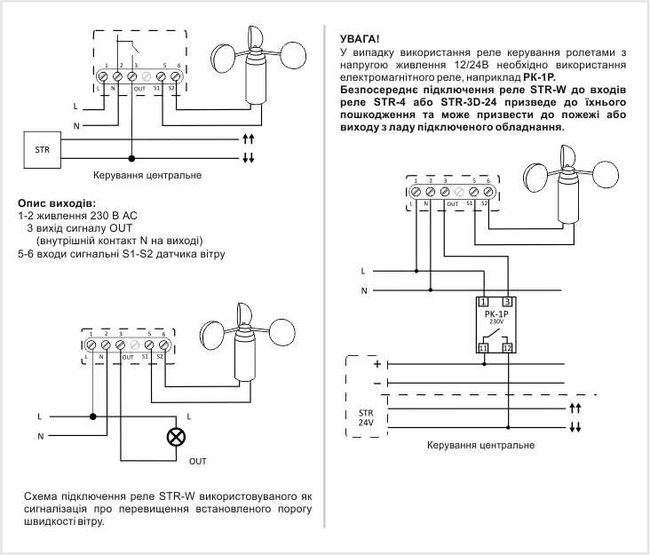

Если скорость ветра превышает заданное пороговое значение, то будет активировано внутреннее реле. В сочетании с реле управления роллет STR-3 или STR-4 позволяет построить систему, в которой в случае слишком сильного ветра жалюзи на окна или навесы складываются.
Действие
Контроллер работает в двух режимах:
Непрерывный режим
Если скорость ветра превышает заданное значение, внутренний контакт реле замыкается и остается замкнутым, пока порывы ветра сохраняются. В сочетании с реле STR-3 и STR-4 этот режим обеспечивает закрытие жалюзи при сильном ветре и блокировку их в закрытом положении до прекращения ветра. Диапазон регулировки скорости ветра, при котором поступает сигнал тревоги, плавно регулируется от 30 км/ч (положение A) до 80 км/ч (положение B).
Импульсный режим
Если скорость ветра превышает заданное значение, внутренний контакт реле замыкается примерно на 1,5 с, посылая роллете команду однократного закрытия. В сочетании с реле STR-3 и STR-4 этот режим обеспечивает закрытие жалюзи при сильном ветре, но в дальнейшем пользователь может поднять жалюзи в любое время. Диапазон регулировки скорости ветра, при котором сообщается о тревоге, плавно регулируется от 20 км/ч (положение D) до 70 км/ч (положение C).
| Напряжение питания - 100÷265 В AC/DC |
| Степень защиты внешнего датчика - IP65 |
| Размеры внешнего датчика - Ø80×85W мм |

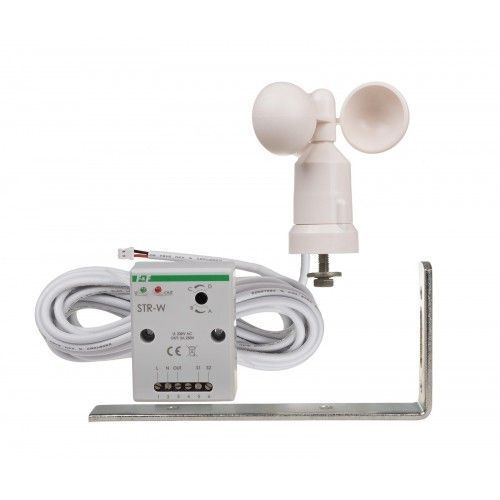

| Кронштейн - стальной плоский (профиль L) 150×70×3 мм |
| Болт датчика - N6 |
| Кабель датчика - 2× 0,25 мм2 / l : 5 м |
| Подключение - зажимы винтовые 2,5 мм2 |
| Потребляемая мощность - режим ожидания/работа 0,2 В / 0,6 В |
| Размеры - 67 мм x 50 мм x 26 мм |
| Поверхностного монтажа |
| Степень защиты - IP20 |
