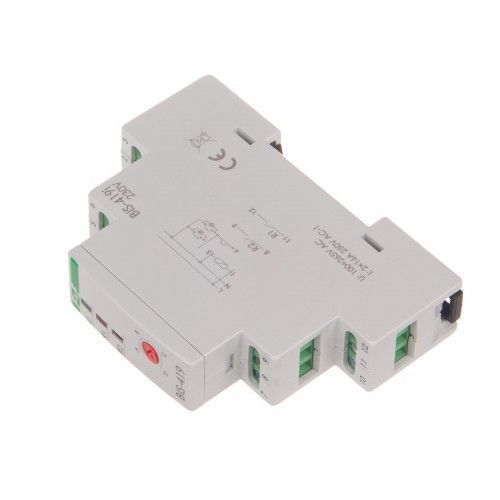

4-функции
Напряжение питания: 230 В
Максимальная нагрузка: 2 x 16 A (160 A/20 мс)
Монтаж: на DIN-рейке 35 мм
Работает с выключателями с подсветкой.
Назначение
Электронное бистабильное импульсное реле позволяет включать или выключать освещение или другое устройство из нескольких точек с помощью параллельно соединенных, однопозиционных (импульсных) выключателей.

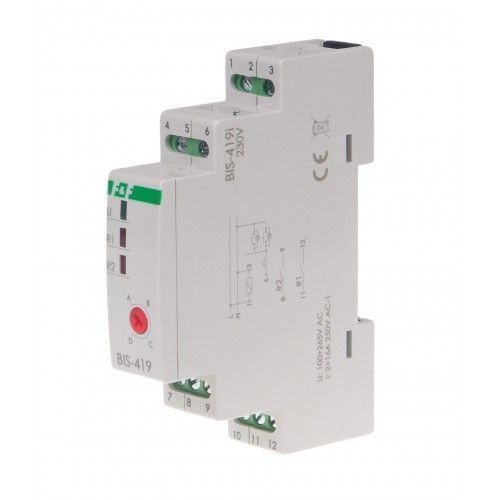

Реле BIS-419 имеет две коммутационные секции и дает возможность включения в соответствии с выбранной последовательностью двух каналов освещения или другого оборудования из нескольких точек.
Принцип действия
Питание реле отображается зеленым светодиодом U. Реле имеет два отдельных выхода R1 и R2. Состояние контактов (закрытое/открытое) изменяется последовательно в соответствии с заданной программой. Контакты переключаются в последующее состояние после следующего импульса кнопки управления. Об активации контактов R1 и R2 сигнализирует возгорание соответствующих красных светодиодов R1 и R2. После отключения питания контакты сбрасываются. После восстановления питающего напряжения реле начинает работать с последовательности 0.
| Характеристики: | |
| Напряжение питания | 165÷265 В AC |
| Максимальный ток нагрузки AC-1 | 2х16 А |
| Конфигурация контактов | 2 × NO |
| Гальваническая развязка контактов | ДА |
| Защита от пусковых токов | ДА |
| Задержка срабатывания включения | 0,1 – 0,2 с |
| Потребляемая мощность | 0,15 Вт/0,9 Вт |
| Подключение | Зажимы винтовые 2,5 мм^2 |
| Задержка выключения | НЕТ |
| Работа с выключателями с подсветкой | ДА |
| Память состояния контактов | НЕТ |
| Ток импульса управления | 1 мА |
| Количество каналов | 2 |
| Радиоуправление | НЕТ |
| Размер | 1 модуль типа S (17,5 мм) |
| Монтаж | На DIN-рейке 35 мм |
| Диапазон рабочих теператур | От -25°С до +50°С |
| Уровень защиты | IP20 |
| Гаринтия | 24 месяца |
| Производитель | F&F |
| Страна производитель | Польша |
