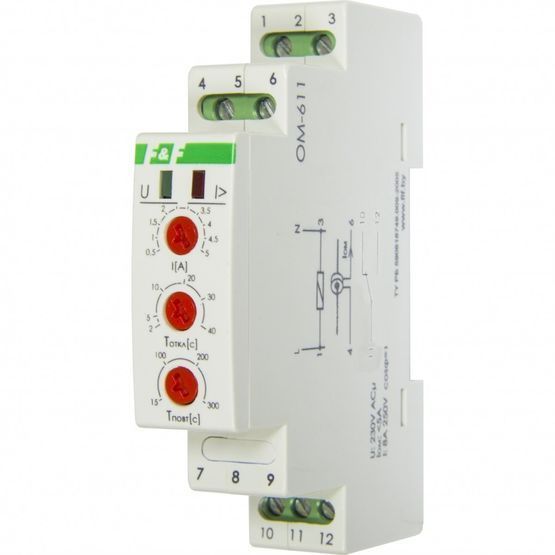

Назначение: ограничитель мощности ОМ-611 предназначен для работы с внешним трансформатором тока, первичная обмотка которого включена в контролируемую цепь, а к вторичной подсоединено реле. Контролируемая мощность будет зависеть от коэффициента трансформации, например при коэффициенте трансформации 10:1 ток в контролируемой цепи может регулироваться до 50 А.
Схема подключения:
Замечание: максимальный ток на вторичной обмотке трансформатора не должен превышать 5 А.
Напряжение питания | |
Напряжение питания | 220 В, 50 Гц |
Диапазоны тока | |
Максимальный ток нагрузки | 8 А |
Диапазон температур | |
Диапазон рабочих температур | От -25°С до +50°С |
Характеристики | |
Гистерезис | Возвращения питания 2% |
Выносливость контактов | 10^5 включений |
Потребляемая мощность | 0,8 Вт |
Присоединения проводов | Зажимы винтовые 2,5 мм^2 |
Задержка срабатывания | От 2 до 40 с |
Порог срабатывания | От 0,5 до 5 А |
Монтаж устройства | на DIN-рейке 35 мм |
Степень защиты | IP40 |
Габаритные размеры | 1 модуль типа S (17,5 мм) |
