С программируемым количеством повторов циклов или работой "в петле”.

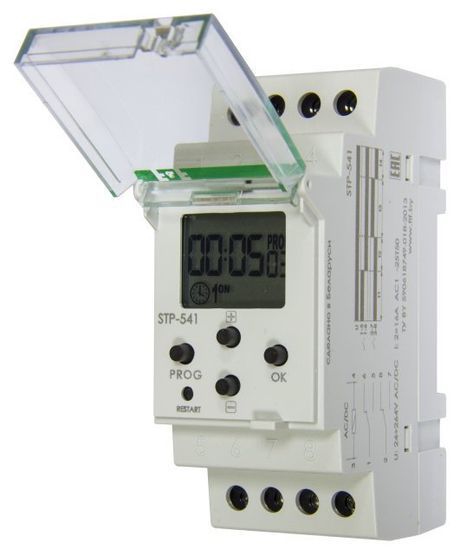

Назначение: реле управления STP-541 предназначено для управления технологическими процессами в системах промышленной автоматики, где возникает необходимость во временном, циклическом, поочередном включении приборов с принудительными временными перерывами между циклическими включениями с возможностью изменения направления вращения в случае управления двигателями.

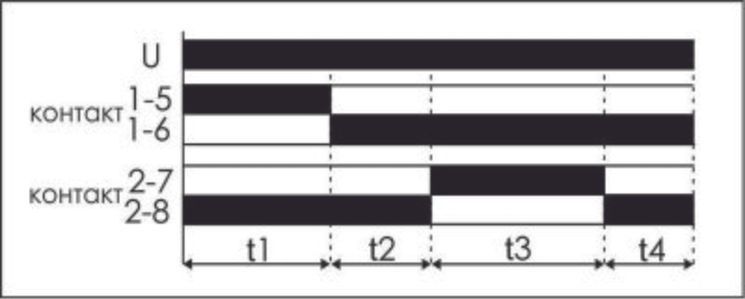

Действие: реле управления работает в соответствии с программой 4-х программируемых временных промежутков и программируемым количеством циклов. Цикл - это сумма 4-х последовательных замыканий внешних реле. После подачи напряжения питания реле автоматически переходит к реализации программы. Контакты внутреннего реле будут замкнуты в позиции 1-5 на время t1. По окончании времени t1 контакты переключатся в положение 1-6 на время t2. По окончании времени t2 вторая группа контактов будет переключена в позицию 2-7 на время t3. По окончании времени t3 контакты переключатся в положение 2-8 на время t4. По окончании времени t4 реле начнет цикл сначала, начав отсчет времени t1.Цикл будет повторяться согласно запрограммированному количеству повторений или бесконечно при запрограммированном режиме работы "в петле". Пропадание напряжения питания на время больше 1 секунды повлечет за собой остановку выполнения программы. Повторная подача напряжения питания реле начнет выполнение программы сначала, это касается и количества запрограммированных циклов.
